OVI контролер 144W за 12V и 288W за 24V.


Код: D.624.7.2

Наличност: на склад


12.00 €

(0)

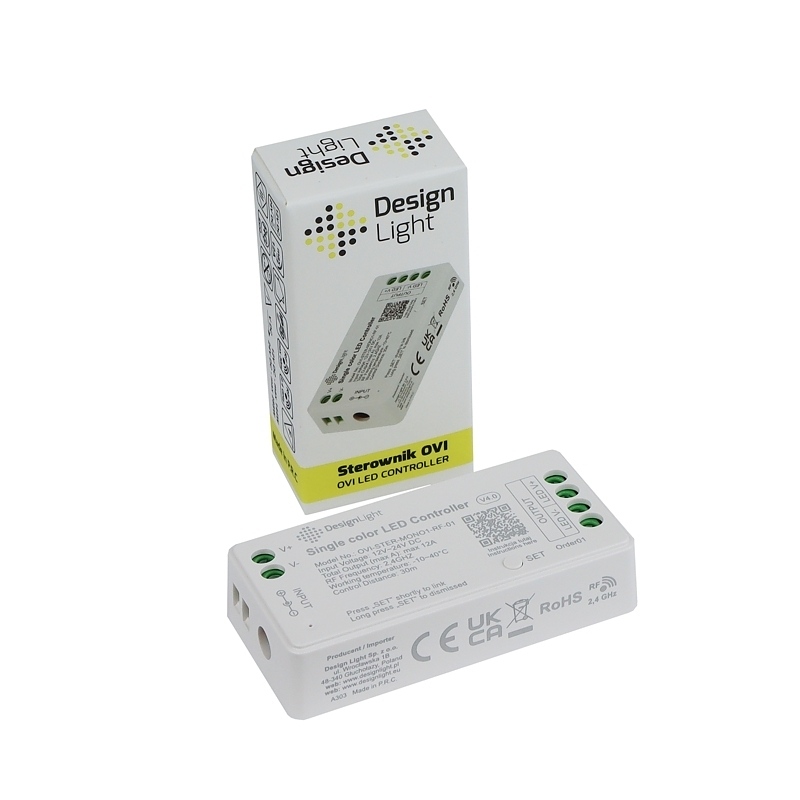

OVI RF LED контролер - MONO 12/24V DC управление на осветлението

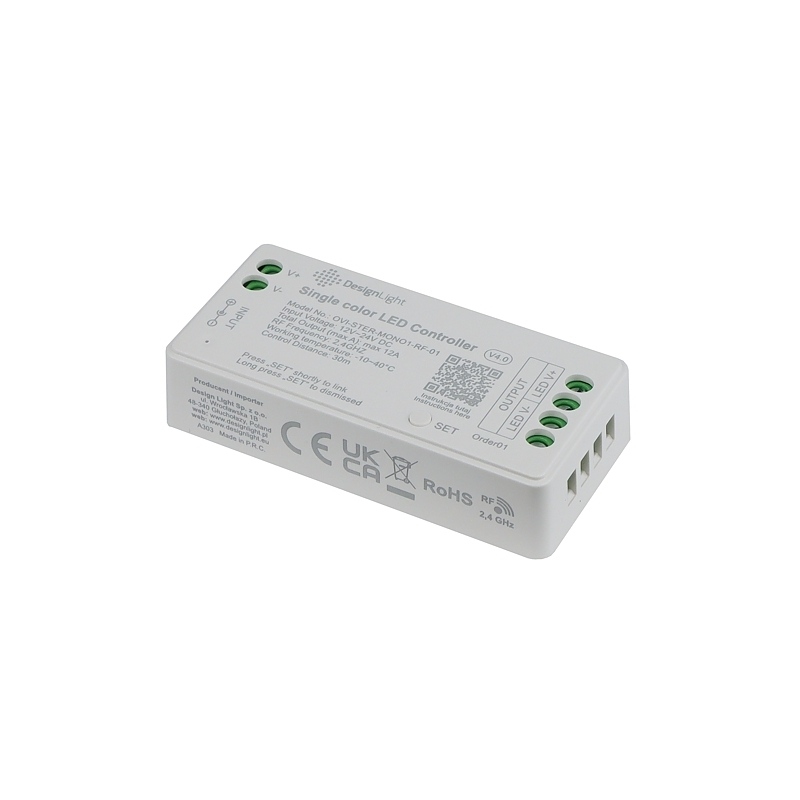

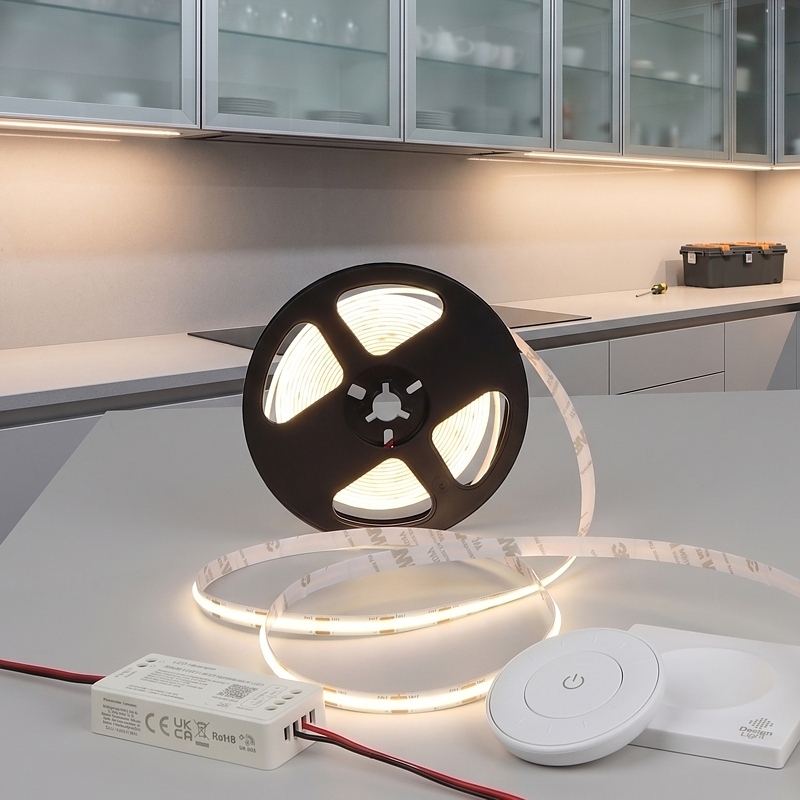

OVI RF LED контролерът от Design Light е радиоприемник, предназначен за едноцветни LED ленти и осветителни тела, захранвани от 12V DC или 24V DC. Той се инсталира между захранването с постоянно напрежение и осветлението. Когато е сдвоен със съвместимо дистанционно управление, позволява безжично включване/изключване и плавно регулиране на яркостта.

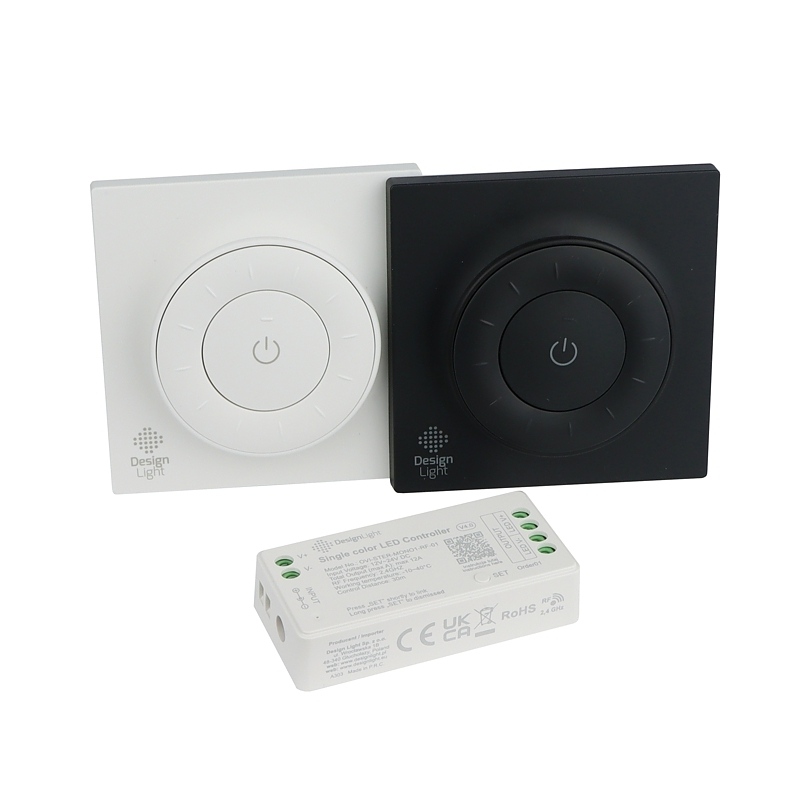

Тази оферта важи за контролера. За безжична работа е необходимо съвместимо RF дистанционно. Специално OVI RF дистанционно с димер се продава отделно.

Една зона - как работи системата OVI?

След като бъде сдвоен с еднозоново OVI дистанционно, контролерът се присвоява към една, споделена група за осветление. Допълнителни съвместими контролери могат да бъдат присвоени към едно и също дистанционно, като всички те ще се включват, изключват и димират заедно. Ако отделните групи за осветление трябва да работят независимо, трябва да се използват отделни дистанционни управления и да им се присвоят съответните контролери.

Опции за свързване

  1. 230V AC: свържете към входа на подходящо захранване за LED диоди.
  2. 12V DC или 24V DC от захранването: свържете към входните клеми, обозначени с INPUT 12V/24V- на OVI контролера, като спазвате правилната полярност.
  3. МОНО LED осветление: свържете към изходните клеми V+ и LED V-.

Контролерът не трябва да се свързва директно към 230V AC. Напрежението на захранването, контролера и свързаното осветление трябва да съвпада: цялата инсталация трябва да работи на 12V DC или 24V DC.

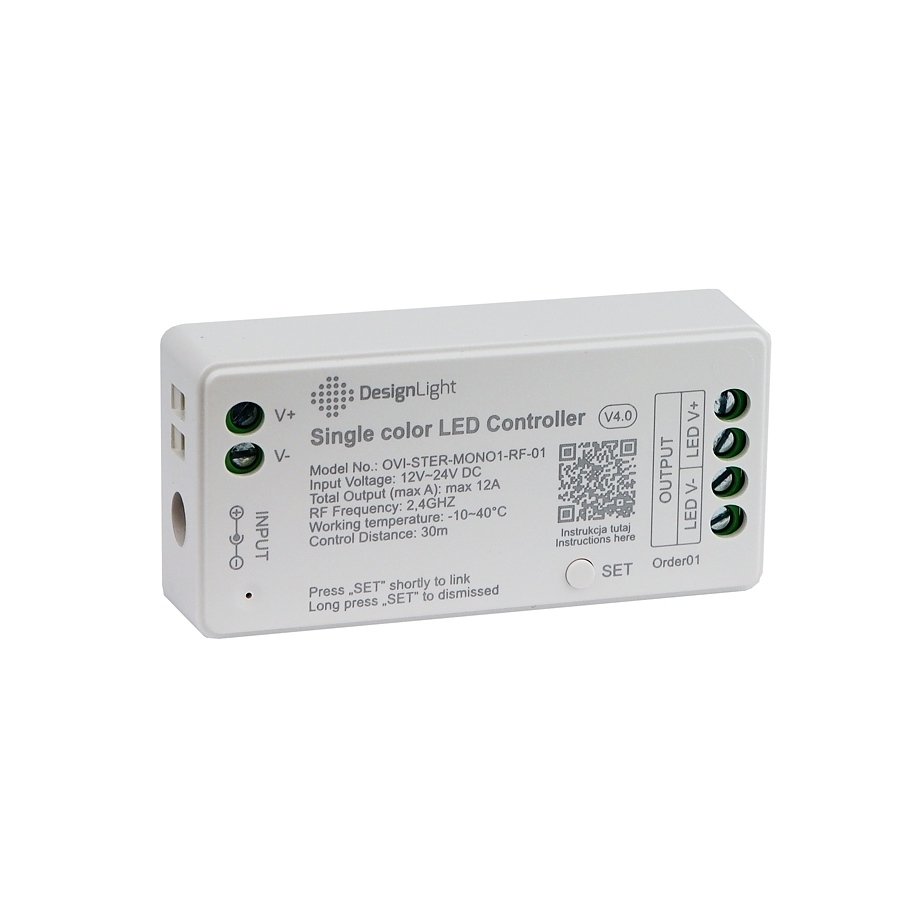

Контролерът има два чифта изходни клеми – 2 x V+ и 2 x LED V-. Това позволява директно свързване на два клона от едноцветни LED ленти или осветителни тела. Няколко клона могат да бъдат разделени с помощта на подходящ разделител, при условие че се спазва допустимото натоварване на кабелите, конекторите и захранването.

Максималният ток от 12 A се отнася за общото натоварване на всички изходи, а не за всяка двойка клеми поотделно. Това съответства на максимум 144 W при 12 V DC или 288 W при 24 V DC. Всички товари, свързани към един контролер, се управляват едновременно.

Основни характеристики на OVI драйвера

  • предназначени за едноцветно MONO LED осветление,
  • входно и изходно напрежение: 12V DC или 24V DC,
  • максимален изходен ток: общо 12A,
  • максимална мощност: 144W при 12V DC или 288W при 24V DC,
  • включване, изключване и плавно регулиране на яркостта,
  • 2.4 GHz радиочестотна комуникация,
  • бутон за програмиране, разположен на корпуса на контролера,
  • обхват на управление до 30 м,
  • два чифта изходни клеми за свързване на два LED клона,
  • компактни размери 75 x 36 x 17 мм,
  • Клас на защита IP20 - за вътрешна употреба.

Как да сдвоя контролера с дистанционното управление на OVI?

  1. Натиснете за кратко бутона SET на контролера. Синият светодиод ще мига 5 секунди.
  2. В рамките на 3 секунди натиснете бутона SET в долната част на дистанционното управление 3 пъти.
  3. Светлината ще мигне 3 пъти, за да потвърди успешното сдвояване.

За да изчистите запазеното сдвояване и да възстановите фабричните настройки, задръжте бутона SET на контролера за 3 секунди. Светлината ще мигне 10 пъти.

Технически данни

  • тип: 1-канален MONO контролер,
  • работно напрежение: 12/24V DC,
  • максимален изходен ток: общо 12A,
  • максимална мощност: 144W при 12V DC; 288W при 24V DC,
  • комуникационна честота: RF 2.4 GHz,
  • обхват: до 30 м,
  • работна температура: от -10°C до +40°C,
  • степен на защита: IP20,

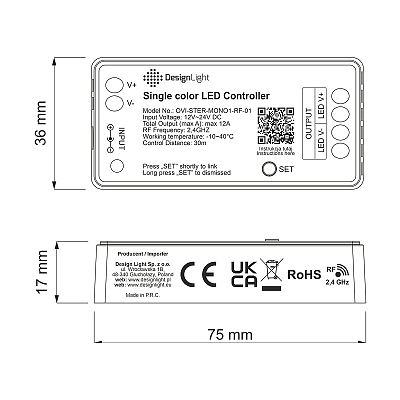

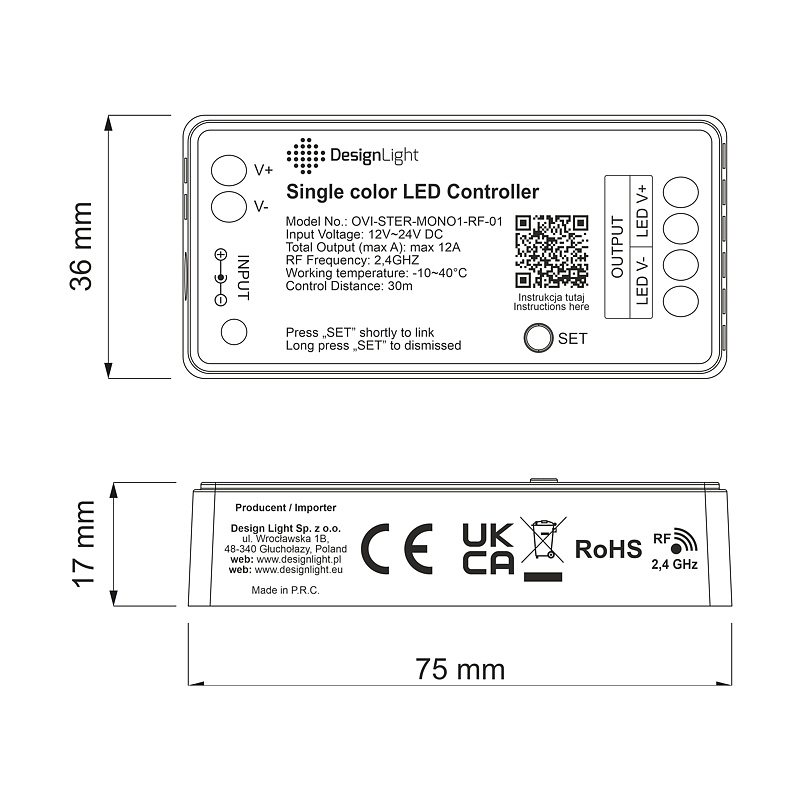

  • размери: 75 x 36 x 17 мм,
  • цвят: бял.
